廢氣吸收塔生產(chǎn)小技巧及擠壓工藝詳解

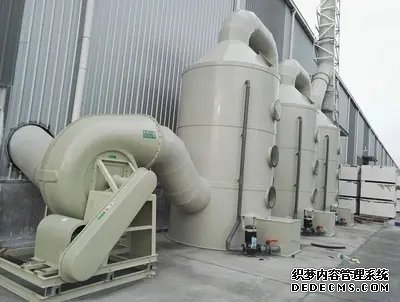

廢氣吸收塔作為工業(yè)廢氣處理的核心設(shè)備，其生產(chǎn)效率和產(chǎn)品質(zhì)量直接影響環(huán)保效果與企業(yè)經(jīng)濟(jì)效益。本文結(jié)合行業(yè)實(shí)踐經(jīng)驗(yàn)，從生產(chǎn)***化技巧與擠壓工藝兩***維度展開(kāi)分析，為相關(guān)企業(yè)提供技術(shù)參考。



 一、廢氣吸收塔生產(chǎn)核心小技巧

1. 材料選型與預(yù)處理***化

    耐腐蝕材料匹配：根據(jù)廢氣成分（如酸性氣體、有機(jī)溶劑）選擇玻璃鋼（FRP）、聚丙烯（PP）或不銹鋼復(fù)合材質(zhì)。例如，含氯廢氣需***先選用PVDF（聚偏氟乙烯）涂層。

    表面處理工藝：對(duì)金屬基材進(jìn)行噴砂除銹（Sa2.5級(jí)標(biāo)準(zhǔn)），非金屬材料需通過(guò)打磨增加附著力，確保膠衣層與基材結(jié)合強(qiáng)度提升30%以上。



2. 結(jié)構(gòu)設(shè)計(jì)創(chuàng)新點(diǎn)

    填料層***化：采用規(guī)整填料（如Mellapak）替代傳統(tǒng)散裝填料，比表面積提升50%，壓降降低40%，顯著提高氣液傳質(zhì)效率。

    噴淋系統(tǒng)改進(jìn)：設(shè)計(jì)螺旋噴嘴+分布器組合，實(shí)現(xiàn)液體均勻覆蓋，避免壁流現(xiàn)象，實(shí)測(cè)噴淋均勻性達(dá)95%以上。



3. 模塊化裝配技術(shù)

    分段預(yù)制+法蘭連接：將塔體分解為筒節(jié)、封頭、內(nèi)件模塊，工廠內(nèi)完成80%焊接作業(yè)，現(xiàn)場(chǎng)組裝周期縮短60%。

    數(shù)字化預(yù)拼裝：應(yīng)用三維掃描儀檢測(cè)模塊尺寸，誤差控制在±1mm內(nèi)，減少現(xiàn)場(chǎng)調(diào)整工時(shí)。



4. 質(zhì)量控制關(guān)鍵點(diǎn)

    焊縫無(wú)損檢測(cè)：對(duì)關(guān)鍵焊縫實(shí)施100%X射線(xiàn)探傷（RTⅡ級(jí)合格），并輔以超聲波檢測(cè)（UT）排查內(nèi)部缺陷。

    密封性試驗(yàn)：采用氦質(zhì)譜檢漏儀進(jìn)行正壓保壓試驗(yàn)（0.05MPa/30min），泄漏率≤0.1%Vol/h。

 二、擠壓工藝在廢氣吸收塔制造中的應(yīng)用

1. 工藝原理與適用場(chǎng)景

    定義：通過(guò)模具對(duì)加熱軟化的熱塑性板材施加壓力，使其貼合模具型腔成型。適用于塔體封頭、過(guò)渡段等曲面部件制造。

    ***勢(shì)：相比手糊工藝，產(chǎn)品密度提高20%，層間剪切強(qiáng)度提升35%，生產(chǎn)周期縮短70%。



2. 工藝參數(shù)控制要點(diǎn)

    溫度梯度管理：

      預(yù)熱階段：板材加熱至120140℃（玻璃化轉(zhuǎn)變溫度Tg+20℃），保溫時(shí)間=板厚×1.5min/mm。

      壓制階段：模具溫度維持150160℃，采用階梯式加壓（0.5→2→5MPa分階段升壓）。

    壓力曲線(xiàn)設(shè)計(jì)：初始快速升壓至接觸壓力（0.30.5MPa），保壓30s后升至固化壓力（35MPa），全程真空輔助（0.095MPa以下）。



3. 常見(jiàn)問(wèn)題解決方案

    厚度不均缺陷：

      原因：模具平行度偏差＞0.5mm/m。

      對(duì)策：定期校準(zhǔn)壓機(jī)平行度，使用激光定位儀輔助安裝。

    分層剝離現(xiàn)象：

      原因：樹(shù)脂固化不完全（DSC測(cè)試放熱峰未完全結(jié)束）。

      對(duì)策：延長(zhǎng)后固化時(shí)間（120℃×2h），添加過(guò)氧化物引發(fā)劑（如TBPB，用量1.2phr）。



4. 自動(dòng)化升級(jí)方向

    機(jī)器人鋪絲+在線(xiàn)監(jiān)測(cè)：采用AFP（自動(dòng)纖維鋪放）技術(shù)，配合紅外熱像儀實(shí)時(shí)監(jiān)控固化進(jìn)程，實(shí)現(xiàn)質(zhì)量閉環(huán)控制。

    數(shù)字孿生應(yīng)用：建立擠壓工藝仿真模型，預(yù)測(cè)變形量并***化模具補(bǔ)償值，試模成功率提升至95%以上。



 三、綜合效益分析

 能效提升：***化后的生產(chǎn)工藝使單臺(tái)吸收塔能耗降低18%（對(duì)比傳統(tǒng)工藝）。

 壽命延長(zhǎng)：通過(guò)材料工藝協(xié)同設(shè)計(jì)，設(shè)備使用壽命突破15年（原行業(yè)標(biāo)準(zhǔn)10年）。

 排放達(dá)標(biāo)：經(jīng)***三方檢測(cè)，甲苯去除率達(dá)98.7%（GB 162971996標(biāo)準(zhǔn)要求≥90%）。



 結(jié)語(yǔ)

廢氣吸收塔的高效制造需融合材料科學(xué)、機(jī)械設(shè)計(jì)與智能控制技術(shù)。建議企業(yè)建立“設(shè)計(jì)工藝檢測(cè)”一體化平臺(tái)，持續(xù)迭代擠壓工藝參數(shù)庫(kù)，同時(shí)關(guān)注復(fù)合材料***域的新技術(shù)動(dòng)態(tài)（如連續(xù)纖維增強(qiáng)熱塑性復(fù)合材料LFTD工藝），以保持行業(yè)競(jìng)爭(zhēng)***勢(shì)。
