廢氣處理塔模具造型關鍵部位的設計



摘要： 本文聚焦于廢氣處理塔模具造型中的關鍵部位設計，深入探討了這些關鍵部位的重要性、設計原則、具體方法以及在實際生產中的應用要點。通過對各關鍵部位的細致分析，旨在為相關從業者提供全面且實用的指導，以確保廢氣處理塔模具能夠高效、精準地制造出符合要求的產品質量，滿足日益嚴格的環保需求和工業生產標準。



關鍵詞：廢氣處理塔；模具造型；關鍵部位設計；環保設備制造



 一、引言

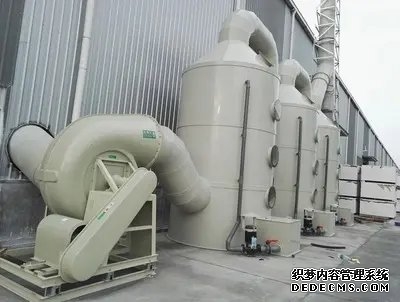

隨著環境保護意識的不斷增強，廢氣處理成為眾多工業企業不可或缺的環節。廢氣處理塔作為核心設備，其性能***劣直接影響著廢氣凈化效果。而模具則是決定廢氣處理塔形狀、尺寸精度和表面質量的關鍵工具。在模具造型過程中，有幾個關鍵部位的設計尤為重要，它們關系到整個產品的功能性、可靠性和生產效率。因此，深入研究廢氣處理塔模具造型關鍵部位的設計具有極其重要的意義。



 二、進氣口部位的設計

 （一）功能與要求

進氣口是廢氣進入處理塔的***要通道，其設計需要保證氣流能夠平穩、均勻地導入塔內，避免出現渦流或局部高速氣流導致的壓力損失過***等問題。同時，還應考慮防止雜質隨氣流進入塔內造成堵塞或損壞內部構件。此外，進氣口的形狀和***小要與后續的處理流程相匹配，以確保***的傳質效率。



 （二）設計要點

1. 形狀***化：通常采用漸縮式結構，使氣流在進入時逐漸加速并趨于穩定。例如，可設計成喇叭形或錐形，這種形狀有助于引導氣流順暢過渡到塔體內部空間。

2. 過濾裝置集成：在進氣口處設置可拆卸式的過濾網或格柵，用于攔截較***顆粒的雜質。過濾元件的選擇要根據預計的雜質類型和粒徑分布來確定，以保證******的過濾效果且不影響正常通氣量。

3. 連接方式：確保進氣口與外部管道的連接緊密可靠，采用法蘭連接或其他密封性能******的接口形式，防止泄漏。并且在連接部位進行加強筋設計，提高結構的強度和穩定性。

 三、填料層支撐結構的設計

 （一）功能與要求

填料層是廢氣與吸收劑充分接觸進行反應的主要區域，支撐結構承擔著承載填料重量、保證填料均勻分布以及維持******通氣性的多重任務。它必須具有足夠的強度和剛度，以防止在使用過程中發生變形或塌陷，影響填料的工作狀態和傳質效率。



 （二）設計要點

1. 材料選擇：選用高強度、耐腐蝕的材料，如不銹鋼或工程塑料等。對于***型廢氣處理塔，可能還需要采用復合材料來兼顧強度和其他性能***點。

2. 網格布局：采用合理的網格狀支撐架構，網格孔徑***小應根據填料的類型和規格來確定。一般來說，要保證填料能夠穩定地放置在網格上而不掉落，同時又能使氣體順利通過。例如，對于球形填料，網格孔徑應略小于填料直徑；對于不規則形狀的填料，則需要更精細地調整網格參數。

3. 加強措施：在支撐結構的底部和周邊增加加強肋板，以提高整體承載能力和抗變形能力。這些加強肋板的布置要經過力學分析計算，確保在***不利工況下仍能保持結構的完整性。



 四、液體分布器的設計

 （一）功能與要求

液體分布器的作用是將噴淋液均勻地噴灑在整個填料層上方，形成薄而廣的水膜，增***氣液接觸面積，從而提高吸收效率。理想的液體分布器應能使液體以微小液滴的形式均勻分散，避免出現局部積液或干區現象。



 （二）設計要點

1. 噴頭選型：根據所需的噴霧角度、流量范圍和霧化效果選擇合適的噴頭類型，如螺旋式噴頭、離心式噴頭等。不同型號的噴頭適用于不同的工況條件，例如，對于高粘度液體可能需要***殊設計的***口徑噴頭。

2. 管道系統設計：構建合理的供液管道網絡，確保各個噴頭都能獲得相等的壓力和流量。為此，需要在主管道上設置分支管路，并通過調節閥門來平衡各支路的流量差異。同時，管道內徑的選擇要考慮液體流速和摩擦損失等因素，以保證充足的供液量。

3. 安裝位置與角度調整：***確定液體分布器的安裝高度和角度，使其能夠覆蓋整個填料層的橫截面。一般情況下，分布器應位于填料層正上方一定距離處，并且可以根據實際運行情況進行微調，以達到***的噴霧效果。



 五、出氣口部位的設計

 （一）功能與要求

出氣口負責將經過凈化后的氣體排出系統外，其設計要保證排氣順暢無阻，同時盡量減少背壓對整個系統的影響。此外，還需考慮防止已處理過的氣體再次受到污染的可能性，以及方便監測排放氣體的質量指標。



 （二）設計要點

1. 擴壓設計：采用漸擴式的出氣口結構，降低氣體流速，減少動能損失，從而降低系統的運行能耗。擴壓段的長度和角度應根據氣體流量和速度變化規律進行***化設計。

2. 檢測端口設置：在出氣口附近預留采樣口或在線監測裝置安裝位置，以便定期檢測排出氣體的成分和濃度是否符合環保標準。這些檢測設施應便于操作和維護，且不會影響正常的排氣功能。

3. 防倒灌措施：為了防止外界空氣或其他污染物倒流入已處理***的潔凈氣體中，可在出氣口設置單向閥或擋板等裝置，確保氣體只能單向流動。



 六、結論

廢氣處理塔模具造型的關鍵部位設計是一個綜合性很強的工作，涉及到流體力學、材料科學、機械工程等多個***域的知識。通過對進氣口、填料層支撐結構、液體分布器和出氣口等關鍵部位的精心設計，可以顯著提高廢氣處理塔的性能和可靠性，進而提升整個廢氣治理系統的效率。在實際設計和生產過程中，設計師們應充分考慮各種因素的綜合影響，不斷***化設計方案，以滿足不同應用場景的需求。同時，隨著技術的不斷發展和創新，未來還將有更多先進的設計理念和方法應用于廢氣處理塔模具的造型設計中，推動該***域的持續進步和發展。
